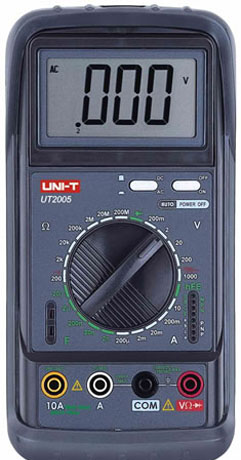

數字萬用表是由數字電壓表配上相應的功能轉換電路構成的，它可對交、直流電壓交、直流電流、電阻、電容以及頻率等多種參數進行直接測量。數字電壓表通常使用一塊集成電路芯片,它將A/D 轉換器與能夠直接驅動顯示器的顯示邏輯控制器集成在一起，在其周圍配上相關的電阻器、電容器和顯示器,組成數字萬用表表頭。它只測量直流電壓，其它參數必須轉換成和其自身大小成一定比例關系的直流電壓后才能被測量。數字萬用表的整體性能主要由這一數字表頭的性能決定。數字電壓表是數字萬用表的核心，A/D 轉換器是數字電壓表的核心，不同的A/D轉換器構成不同原理的數字萬用表。功能轉換電路是數字萬用表實現多參數測量的必備電路。電壓、電流的測量電路一般由無源的分壓、分流電阻網絡組成；交、直流轉換電路與電阻、電容等電參數測量的轉換電路，一般采用有源器件組成的網絡來實現。功能選擇可通過機械式開關的切換來實現，量程選擇可通過轉換開關切換，也可以通過自動量程切換電路來實現。
二、用二極管檔和200MΩ檔判別三極管
1．將萬用表開關置于二極管檔，因數字萬用表的二極管檔有2.7V左右的電壓輸出，利用PN結的單向?qū)щ娦裕袛郻極及判斷NPN、PNP型三極管。
（1）假設三極管的某一極為b極，將紅表筆接在假設的b極上，將黑表筆分別接另外兩個極測其電阻，如果兩次測得電阻均為低阻且大致相等，此時再對換表筆測其電阻是否均為高阻且相等，則紅筆接的就是要找的b極，并判斷是NPN型管。
（2）如果紅表筆接假設的b極，照上述方法測量，結果均為高阻值且相等，對換表筆測其電阻均為低阻且相等，則黑表筆所接為b極，并且為PNP管。
（3）如果上述方法測得結果一個為低阻值，一個為高阻值，則原假設的b極是錯的，必須假設另一腳為b極，直到滿足要求。當三次測得的結果沒有相等的阻值，則三極管是壞管。
2．將萬用表開關置于電阻200MΩ檔，對于NPN型管，先假設其一極為c極，把紅表筆接在假設的c極上，黑表筆接e極，或用手捏住b極和c極，但不能相碰。這樣是為了在bc間接入偏置電阻給三極管的基極加上一正向電流，使三極管導通。記下此時的阻值，然后將紅、黑表筆對換重測，也記下其阻值，比較兩次阻值的大小，哪次阻值小，說明哪次假設是正確的，則該次紅表筆所接是c極。反之，對于PNP型管，黑表筆所接是c極。
注意：數字萬用表與機械萬用表的紅、黑表筆相反。
三、利用電容檔測量電感
1．根據電路原理，電容的容抗
電感的感抗XL= 2πf L 。 如果合理地利用電容—容抗— 電壓( C—XC—V ) 的轉換任務,可用數字萬用表的電容檔測量電感。 令待測電感的電抗與相應電容的容抗XC相等，即XL=XC，則有
同時，待測電感與相應電容上的電壓的大小相等，利用電容- 容抗- 電壓( C—XC—V ) 轉換器完成電感—感抗—電壓( L—XL—V ) 的轉換。在不改變?nèi)魏坞娐返那闆r下，直接將待測電感L 接入數字萬用表電容檔的電容輸入插口XC，進行電感的測量。雖然數字萬用表的屏幕上顯示的是電容值，但它是與被測電感電抗大小相等的容抗所對應的電容值。將此顯示電容值轉換為實際測量的電感值，才算真正地完成了測量電感的的工作。2．電感的顯示值轉換為被測電感值。數字萬用表電容檔的測量依賴于表內交流測量信號。測量各種型號的數字萬用表電容檔的測量信號，無論是3 位半數字萬用表還是4位半的數字萬用表只要電容檔的最大量限為20μF，其測量信號均為頻率f=400Hz ,電壓U=30mV(但具有大電容測量功能的數字萬用表不在此列例如UT70B 電容檔的最大量限40000μF，測量信號采用超低頻信號)。將f=400Hz 代入公式：
可以得到數字萬用表電容檔測量電感的顯示值C與測量電感值L的轉換公式
其中電容C 的單位是μF，電感L的單位是H。電感的測量范圍從8mH～20H。
四、測量大于20μF的電容
常見的數字萬用表，其電容檔的測量值最大為20μF，現無需對數字萬用表原電路做任何改動，就可以用數字萬用表的電容檔測量大于20μF的電容。
此方法的測量原理是以兩只電容串聯公式C串＝C1C2/(C1+C2)為基礎的。由于容量大小不同的兩只電容串聯后，其串聯后的總?cè)萘恳∮谌萘啃〉哪侵浑娙莸娜萘浚虼�，如果待測電容的容量超過了20μF，則只要用一只容量小于20μF的電容與之串聯，就可以直接在數字萬用表上測量了。根據兩只電容串聯公式，很容易推導出C1＝C2C串/(C2-C串)，利用此公式即可算出被測電容的容量值。下面舉一測試實例，說明運用此公式的具體方法。
被測元件是一只電解電容器，其標稱容量為220μF，設其為C1。選取一只標稱值為10μF的電解電容作為C2，選用數字萬用表20μF電容檔測出此電容的實際值為9.5μF，將這兩只電容串聯后，測出C串為9.09μF。將C2＝9.5μF、C串＝9.09μF代入公式，則：
C1＝C2C串/(C2-C串)＝9.5 9.09/(9.5-9.09)≈211(μF)
圖1 用電壓檔測量電容的電路圖
注意，無論C2的容量選取為多少，都要在小于20μF的前提下選取容量較大的電容，且公式中的C2應代入其實測值，而非標稱值，這樣可減小誤差。將兩電容串聯起來用數字萬用表實測，由于電容本身的容量誤差及測量誤差，只要實測值與計算值相差不多即可認為待測電容C1是好的，根據測量值即可進一步推算出C1的實際容量。
五、用電壓檔檢測電容器漏電流
數字萬用表直流電壓檔不僅用來測電壓，還可以用來檢測電容器。用電壓檔測電容實際上是一種間接測量法，此法可測量220pF～1μF的小容量電容器，并且能精確測出電容器漏電流的大小。
1．測量方法及原理。測量電路如圖1所示，E為外接的1.5V干電池。將數字萬用表?yè)艿街绷麟妷?V檔，紅表筆接被測電容Cx的一個電極，黑表筆接電池負極。2V檔的輸入電阻Ri＝10MΩ。由于Ri兩端的電壓就是儀表輸入電壓VIN，所以Ri實際上還具有取樣電阻的作用。設被測量電容器的漏電流為ID，儀表最后顯示的穩定值為VC（單位是V），則
現舉例說明：
例一：被測電容為一只1μF/160V的固定電容器，使用DT930FD型數字萬用表的2V/DC檔（＝10MΩ）按圖1連接好電路。最初，儀表顯示1.521V，然后顯示值慢慢減小，大約經過1min左右，顯示值穩定在0.0027V。據此求出被測電容器的漏電流：
被測電容器的漏電流僅為0.3nA，說明質量良好。
例二：被測電容器為一只0.022μF/63V滌綸電容，測量方法同上。由于該電容的容量較小，測量時，VIN（t）下降很快，大約經過4秒左右，顯示值就降低到0.0019V，算出漏電流為：
漏電流很小，說明質量較好。
2．注意事項
（1）測量之前應把電容器兩引腳短路，進行放電，否則可能觀察不到讀數的變化過程。
�。�2）在測量過程中兩手不得碰觸電容電極，以免儀表跳數。
�。�3）測量過程中，VIN（t）的值是呈指數規律變化的，開始時下降很快，隨著時間的延長，下降速度會越來越緩慢。當被測電容器Cx的容量小于幾千皮法時，由于VIN（t）一開始下降太快，而儀表的測量速率較低，來不及反映最初的電壓值，因而儀表最初的顯示值要低于電池電壓E。
�。�4）當被測電容器Cx大于1μF時，為了縮短測量時間，可采用電阻檔進行測量。但當被測電容器的容量小于200pF時，由于讀數的變化很短暫，所以很難觀察得到充電過程。
六、利用蜂鳴器檔直接檢測交流通路
一般數字萬用表不能直接測量電容、功放、運放、交流通路等電路。但如果將數字萬用表的壓電陶瓷片的兩端焊下一腳,如圖2 串聯接入一雙孔插座A、B，并將A、B固定于電池盒蓋上，雙孔外露，則可給數字萬用表增加許多新的功能。
圖2 數字萬用表蜂鳴器的改裝圖
1．測量交流通路。交流通路中直流是無法通過的，因此, 使用萬用表較難直接測量和判斷交流通路是否損壞，而使用改動后的萬用表測量則簡單多了，只須將A、B表筆接在交流通路的始端和末端，如果蜂鳴器鳴響則表示交流通暢，反之則說明電路中有斷路。使用以上方法測量都須將萬用表的“ +”、“—”插孔短接，使用A、B 插孔測量。如需測量直流通路, 可將短路線插在A、B 插孔處，按照一般的萬用表測量方法測量即可。
2．作為信號發生器使用，可以用于檢測多級放大電路故障。方法為：（1）將待測電路接通電源，使其處于工作狀態；（2）將A、B 表筆任一根接地，另一根接在放大電路最后一級放大的輸入端；（3）用示波器測量或揚聲器看末級是否有1kHz的輸出信號，如果有被放大的信號輸出，則說明故障在上一級放大電路中，否則可判定故障就在本級。
七、用數字萬用表作測溫儀
許多萬用表都沒有測溫檔，而每次實驗課都需要記錄溫度，在PCB制板時需要對溫度進行控制，而用水銀溫度計又容易損壞。筆者通過外接簡單的測溫電路就可以測量溫度。測量電路包含溫度—電壓變換電路，高精度基準電壓源。其中溫度電壓變換電路由集成溫度傳感器,集成運算放大器,電阻等組成。高精度基準電壓源由集成穩壓器，電容和電阻器等組成。作用是補償273.2K與0℃差異，實現量綱轉換。通過調試使測量電路的電壓靈敏度為1mv/℃。然后，將數字萬用表轉換開關置于電壓200mV檔，用數字萬用表直接顯示所測量的溫度值即可。
八、結語
近年來，研究高深技術及軟件開發的人越來越多，與此相反，能鉆研設備使用技巧的人卻比以前減少了。俗語說:熟能生巧，筆者將對數字萬用表生產與實踐制作經驗及體會介紹給工作在生產一線的各位讀者及實驗室教師，希望與大家共同學習，相互交流，以便掌握更多儀器設備的使用技巧，達到事半功倍的效果。
