洛氏硬度計的測量方法

[ 2011-3-30 ] [轉載請注明來源：就是要儀器網 us-ats.com]

HR-洛式硬度
洛式硬度（HR-）是以壓痕塑性變形深度來確定硬度值指標。以0.002毫米作為一個硬度單位。當HB>450或者試樣過小時，不能采用布氏硬度試驗而改用洛氏硬度計量。它是用一個頂角120°的金剛石圓錐體或直徑為1.59、3.18mm的鋼球，在一定載荷下壓入被測材料表面，由壓痕的深度求出材料的硬度。根據試驗材料硬度的不同，分三種不同的標度來表示：
HRA：是采用60kg載荷和鉆石錐壓入器求得的硬度，用于硬度極高的材料(如硬質合金等)。
HRB：是采用100kg載荷和直徑1.59mm淬硬的鋼球，求得的硬度，用于硬度較低的材料(如退火鋼、鑄鐵等)。
HRC：是采用150kg載荷和鉆石錐壓入器求得的硬度，用于硬度很高的材料(如淬火鋼等)。

另外：
(1)HRC含意是洛式硬度C標尺，
(2)HRC和HB在生產中的應用都很廣泛
(3)HRC適用范圍HRC 20－－67，相當于HB225－－650
若硬度高于此范圍則用洛式硬度A標尺HRA。若硬度低于此范圍則用洛式硬度B標尺HRB。布式硬度上限值HB650,不能高于此值。

(4)洛氏硬度計C標尺之壓頭為頂角120度的金剛石圓錐，試驗載荷為一確定值，中國標準是150公斤力。

應用
洛氏硬度試驗采用了3種壓頭，6種試驗力，根據金屬材料材質、硬度范圍及尺寸的不同，共有15個標尺可供選擇，可以測試從很軟到很硬幾乎全部常見的金屬材料，應用范圍十分廣闊。洛氏硬度計在工業生產中得到了廣泛應用，成為檢驗產品質量，確定合理加工工藝的主要手段。可測試各種黑色和有色金屬，測試淬火鋼、回火鋼、退火鋼、表面硬化鋼、各種厚度的板材、硬質合金材料、粉末冶金材料、熱噴涂層的硬度。

　　表面洛氏硬度計用于測試薄板金屬、薄壁管材、表面硬化鋼和小零件的硬度。
原理　　

在規定條件下，將壓頭（金剛石圓錐、鋼球或硬質合金球）分2個步驟壓入試樣表面。卸除主試驗力后，在初試驗力下測量壓痕殘余深度h。以壓痕殘余深度h代表硬度的高低。洛氏硬度試驗原理如圖所示。

　　1—在初始試驗力F0下的壓入深度；2—在總試驗力F0+F1下的壓入深度；3—去除主試驗力F1后的彈性回復深度；4—?dú)堄鄩喝肷疃萮；5—試樣表面；6—測量基準面；7—壓頭位置

　　洛氏硬度值按下式計算：

　　N－常數，對于A、C、D、N、T標尺，N=100；其他標尺，N=130；

　　h－殘余壓痕深度，mm；

　　S－常數，對于洛氏硬度，S=0.002mm，對于表面洛氏硬度，S=0.001mm。每一洛氏硬度單位對應的壓痕深度，洛氏硬度為0.002mm，表面洛氏硬度為0.001mm。壓痕越淺，硬度越高。洛氏硬度試驗分為2種，一種是普通洛氏硬度試驗，一種是表面洛氏硬度試驗。洛氏硬度試驗采用1200金剛石圓錐和1.588mm、3.175mm鋼球三種壓頭，采用60kg、100kg、150kg三種試驗力，它們共有九種組合，對應于洛氏硬度的九個標尺，即HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK。表面洛氏硬度試驗采用1200金剛石圓錐和1.588mm鋼球2種壓頭，采用15kg、30kg、45kg三種試驗力，它們共有六種組合，對應于表面洛氏的六個標尺，即HR15N、HR30N、HR45N、HR15T、HR30T、HR45T

操作規程
　HR-150A洛氏硬度計試驗前的準備工作

　　一使用范圍

　　試驗時立按下表選用壓頭和總試驗力:

　　刻度符號 壓頭總試驗力N(kgf) 標注硬度符號 允許測量范圍

　　B ∮1.588/mm鋼球 980.7(100) HRB 20-100

　　C 120° 金剛石1471(150) HRC 20-70

　　A 120°金剛石 588.4(60) HRA 20-88

　　A標尺: 用于測定硬度超過70HRC的金屬(如碳化鎢,硬質合金等), 也可測定硬的薄板材料以及表面淬硬的材料.

　　C標尺: 用于測定経過熱處理的鋼制品硬度.

　　B標尺: 用于測定較軟的或中等硬度的金屬以及未經淬硬的鋼制品.

　　(1) 調整主試驗力的加荷速度;(2)試驗力的選擇(150KG:1471N 100KG/980.7N 60KG/588N));(3 )小心安裝硬度計壓頭.

　　2. 試驗程序

　　(1) 將絲杠頂面及工作臺上下端面擦凈,將工作臺置于絲杠臺上;

　　(2) 將試件支撐面擦凈置于工作臺上,旋轉手輪使工作臺緩慢上升并頂起壓頭,至小指針指向紅點,大指針旋轉3圈垂直向上為止;

　　(3) 旋轉指示器外殼,使C,B之間長刻線與大指針對正;

　　(4) 拉動加荷手柄,施加主試驗力,指示器的大指針按逆時針方向轉動;

　　(5) 當指示針轉動停止下來后,即可將卸荷手柄推回,卸除主試驗力;

　　(6) 從指示器上相應的標尺讀數;

　　(7) 轉動手輪使試件下降,再移動試件.按以上(2)-(6)步驟進行新的試驗;

　　(8) 試驗結束后用防塵罩將機器蓋好.

　　3. 注意事項:

　　(1) 定期在絲杠與手輪的接觸面注入少量機油;

　　(2) 硬度計使用前,應將絲杠頂面和工作臺上端面擦凈;

　　(3) 定期用標準硬度塊檢查硬度計精度,決不允許在支撐面試驗;

　　(4) 當標準硬塊支承面有毛刺時應用油石打光,在其不同位置試驗時,硬塊應在工作臺上拖動,不應拿離工作臺.

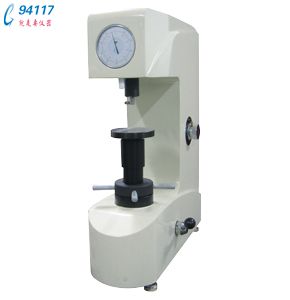

　　洛氏硬度計主要技術參數

　　洛氏標尺:HRA,HRB,HRC,HRD,HRE,HRF,HRG,HRH,HRK

　　初試驗力(N):98.07(10kg)

　　總試驗力(N):588(60kg),980(100kg),1471(150kg)

　　硬度值讀數方式:表盤

　　試件允許最大高度:170mm

　　壓頭中心到機身距離:165mm

　　洛氏硬度計外形尺寸:520×240×700

　　洛氏硬度計重量:80

　　執行標準:GB/T230.2 國家標準、JJG112檢定規程

　　硬度值范圍

　　HRA:20～88

　　HRB:20～100

　　HRC:20～70

　　標準配件(附件):

　　金剛石洛氏壓頭、直徑1.5875mm硬質合金球壓頭

大平試臺、中平試臺、V型試臺、HRC、HRB硬度塊

適用范圍
淬火、表面淬火鋼,調質、退火鋼,冷硬鑄件,可鍛鑄件,硬質合金鋼,鋁合金,軸承鋼,硬化薄鋼板等.

　　數顯洛氏硬度計主要技術參數:

　　洛氏標尺:HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK

　　初試驗力(N):98.07N(10kg)

　　總試驗力(N):588(60kg),980N(100kg),1471N(150kg)

　　轉換標尺:表面洛氏、布氏、維氏

　　硬度讀取:大屏幕數字顯示

　　數據輸出:內置打印機和RS232接口

　　總試驗力保持時間(S):0-60

　　試件允許最大高度:170mm

　　電源電壓:AC220V±5%,50~60Hz

　　壓頭中心到機身距離:165mm

　　數顯洛氏硬度計外形尺寸:520×240×720

　　數顯洛氏硬度計計重量:約80

　　執行標準:GB/T230.2國家標準;JJG112檢定規程

　　硬度值范圍:

　　HRA:20～88

　　HRB:20～100

　　HRC:20～70
