德國卡爾德意志 ECHOGRAPH1090MUX超聲波探傷儀八倍-多路復用器用于一個自動化超聲波檢測 |
 |

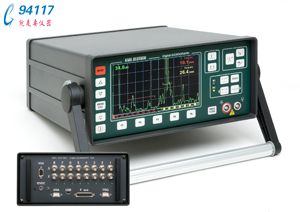

德國卡爾德意志 ECHOGRAPH1090MUX超聲波探傷儀基于手提式檢測儀ECHOGRAPH 1090 的技術和使用的方便, 新一代的超聲波檢測儀ECHOGRAPH 1094 MUX被開發出來, 它可方便攜帶, 并具有單一的自動化功能. |
|
多路復用器允許最多8個檢測通道進行控制.Die 通過設備后面的接口可以將通道的測試頭接入測試系統中. |
 |
|
|
德國卡爾德意志 ECHOGRAPH1090MUX超聲波探傷儀設備的操作是已經用過的方便的菜單界面(如ECHOGRAPH 1090). 對于多路復用器的操作有一個額外的菜單鏈接, 通過這個鏈接可以執行大量增加的功能. 在操作系統中每個檢測通道都會在顯示器上顯示出來, 在測試系統中所有的通道都被顯示. |
 |
|
|
ECHOGRAPH 1094 緊湊的設計使多通道的材料檢測變得靈活簡單. 這套設備可以裝在輪軌車上對例如金屬板或片進行檢驗(如圖). 它可以通過外部直流電源如汽車電池進行充電. |
 | |
|
 |
附件 |
 |
 |
可選擇增加一個帶二極管燈(端口控制)的顯示設備, 它能夠通過長距離的傳輸來識別測試通道的缺陷. | |
|
詳情 |
|
|
 |
其它... |
 |
 |
每個測試通道的發射信號都可延遲, 最多3800ns |
 |
每個測試通道的波段都可在-11 dB 到 +11 dB 直接調整 |
 |
緊湊的鋁結果可以用于惡劣的環境 |
 |
測試和操作系統均可改變顏色 | |
 |
對不同的測量有很多輔助設備, 例如: 對于測試頭行程的確定, 顯示器的調整 等等. |
 |
A-圖 作為參考 |
 |
穩定的波能曲線 |
 |
脈沖頻率: 8 Hz bis 3000 Hz |
 |
觸發器:內部, 外部(輸入/輸出) 和 第一回波. |
 |
適合標準 DIN EN 12668-1 | | |
|
