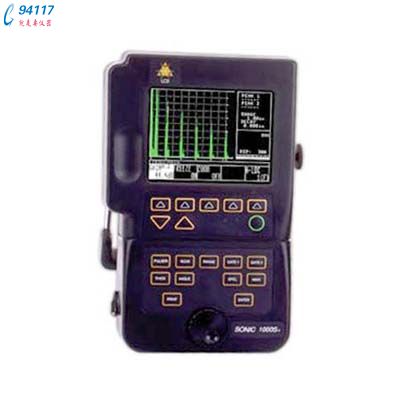

超聲波探傷儀 Sonic 1200M的重量小于4磅(1.8公斤)并且具有可互換式顯示屏,因而它是一款極佳的超聲檢測儀器。對于室內或明亮的室外環境,用戶可以使用彩色液晶顯示屏或單色液晶顯示屏;而從通常光線環境到暗環境,用戶則可以使用高亮度場致發光屏(EL)。這一屏幕互換特色為用戶提供了極大的靈活性和方便性。精心設計的堅固的外殼,簡潔的前面板,SmartKnobTM技術和在機的PowerLinkTM技術等等,使得Sonic 1200M探傷儀真正地成為創新的、界面友好的手持式超聲探傷儀。這一款儀器由一個鋰離子電池供電,也可選購D-Cell電池組。
一個RS-232C串口提供了雙向數據通信和打印功能。基于Windows的FlawMasterTM軟件為Sonic 1200M和PC機之間的通信提供了一個友好的界面。A掃描、儀器設置、厚度讀數以及報告內容均可通過PC機來查看、存檔、上載和下載。
高分辨率(HR)選項為要求高分辨率的應用而設計,比如薄材的厚度測量。通過功能強化,比如配置15 MHz窄帶接收器、小到15 ns寬度的方波激勵以及強化了的信號處理能力,高分辨率選項能夠測量小到0.005英寸(0.127毫米)的鋼片厚度。
超聲波探傷儀 Sonic 1200M特色
• 重量輕,僅為4磅(1.8 公斤)
• 一個鋰離子電池
• 電池供電時間為10小時以上
• 脈沖重復頻率可調
• 150/300V方波脈沖激勵
• 雙閘門
• 角度聲束檢測時,波峰可保持
• 用于缺陷定位的角度聲束觸發功能
• 角度聲束的曲面校正
• 可互換式顯示屏:
- 高亮度場致發光屏
- 單色液晶顯示屏
- 彩色液晶顯示屏
• 厚度測量:首脈沖-首回波或回波-回波模式
• 窄帶接收器調諧
• PowerLinkTM技術-自動探頭識別及儀器設置
• VGA輸出
• 模擬輸出選項
• 基于Windows 的FlawMasterTM軟件
超聲波探傷儀SONIC 1200M技術和性能指標
脈沖發生器
類型:方波
脈沖寬度:30 - 1000 ns
脈沖電壓:300-150 V可選
衰減:25, 50,或 200歐姆
模式:可選單晶(脈沖回波),雙晶或穿透模式
脈沖接收器
帶寬:0.3 - 20 MHz
頻選:1, 2.25, 5, 10, 帶寬 (0.3 - 20 MHz), 高通 (3 - 20 MHz)
增益控制:0 - 110 dB
控制:0.1, 0.2, 0.5, 1.0, 2.0, 6.0, 或12 dB
線性抑制:0 - 80%滿屏
模式:RF射頻、全波、正半波、負半波、全頻過濾:10, 5, 和 2.25 MHz
閘門
功能:雙缺陷閘門。閘門1用于渡越時間,幅度監測和缺陷報警。閘門2用于幅度監測、缺陷報警和回波對回波模式下的渡越時間。閘門1可選為始脈沖(IP)或界面同步(IF)。
指示器:發光二極管和揚聲器
峰值幅度:信號在閘門內的峰值,以滿屏的百分比顯示
RF閘門:正邏輯要求一個信號的正、負峰超越閘門閾值。負邏輯要求無信號超越閘門閾值。
時基
范圍:鋼材0.048到296英寸(1.23到7511毫米),或0.418 到 2560 μs
延遲:鋼材-1.16 到 185 英寸 (-29 到 4.694 毫米),或-10 到 1600 μs
聲速:0.025 到 0.600 英寸/微秒 (635 到 15240 米/秒)。
水平線性度:滿屏的+/- 1%
脈沖頻率:可選范圍50 到3450 Hz,增量50 Hz,取決于所選范圍和脈沖發生器的設置
厚度
范圍:0.005 英寸 (0.127 毫米)到最大顯示設置范圍
模式:IP - 閘門 1, IF 到 閘門 2, 閘門1 到閘門 2
觸發模式:峰值或前沿觸發
觸發功能:角度聲束計算,曲面表面校正
角度:0º - 90º , 增量0.1º
顯示特色
信號:中空或填充
屏幕凍結:根據指令,凍結當前屏幕所顯示的信號
波形回調:選中和顯示保存在存儲器中的波形
峰值保持:顯示峰值波形,而讓動態信號處在峰值波形之下。
A掃描存儲: 可存儲多至100個A掃描波形以供將來回放或打印輸出
刷新頻率: 60Hz
附加特性
VGA輸出
RS-232: DB-9P連接器
PowerLinkTM: 自動探頭識別及應用設置。探頭標識可打印輸出
程序存儲: 存儲可達200個檢測設置
時鐘和日歷:時間和日期信息隨每幅波形存儲和打印
語言: 可選語言包括英語、西班牙語、法語和德語
軟件 : 基于Windows的FlawMasterTM軟件
通用規格
尺寸:9.5英寸長x 5.5英寸寬 x 3.5英寸厚 (241 毫米 x 140 毫米 x 89 毫米)
重量:3.8 磅 (1.7 公斤)
顯示:可互換式QVGA (320 x 240 像素), 用戶可選擇單色背光液晶屏,彩色液晶屏,或高亮度場致發光(EL)屏
工作溫度 :-4°F~140°F (-20°C~60° C)
儲存溫度 :-40°F~176°F (-40 °C~80° C)
電源
直流:一塊鋰離子電池,可選外帶D-Cell電池組
交流:主電源90-264V,50-60HZ
電池工作時間:10小時以上
濕度:能在3級溫度/濕度環境條件下安全操作(5到95%)
等級:基于MIL-PRF-28800F的2級規范
高度:最大的工作和非工作海拔高度 - 15000英尺(4600米)
危險區域操作:可安全地在美國國家防火協會規范(NEPA70)500節所載的D段2分段1級規定的爆炸氣體中操作,并用美軍標MIL-STD-810E,方法511.3,程序1進行了測試
高分辨率(HR)選項
Sonic 1000HR+含高分辨率選項:厚度測量可低達0.005英寸(0.127毫米),厚度分辨率達+/- 0.0002 英寸(0.005毫米),精度達+/- 0.001 英寸 (0.0254 毫米) ,顯示范圍0.048 到 296 英寸 (1.22 毫米 到7.5 米) ,15 MHz窄帶放大器,RF波或整流波厚度測量,可調重復頻率,小到15ns的可控寬度方波激勵
