TY10OmniScan MX PA相控陣儀ZX21

TY10

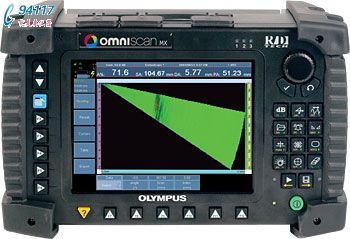

OmniScan MX PA相控陣儀

ZX21
OmniScan MX PA相控陣儀
訂 貨 號:zy389707 品    牌:美國泛美 產    地:美國 市 場 價: 折 扣 價: 發貨周期:現貨或5天內
加入購物車 支付寶購買 詢價留言
分享到:分享到搜狐微博 分享給QQ好友 分享到愛分享 分享到白社會 分享到開心網 分享到人人網 分享到豆瓣 分享儀器
產品描述技術方案相關儀器最新上架商品咨詢使用評價

OmniScan MX PA相控陣儀相控陣檢測


相控陣技術


相控陣技術生成超聲波束,這些超聲波束的參數,如:角度、聚焦范圍和焦點尺寸等,可以通過軟件進行控制。而且,聲束可在一個很長的陣列上被多路切換。這些特點為相控陣技術增加了一系列新的應用功能。例如,在掃查工件時,可以不移動探頭本身而快速改變聲束角度。相控陣還可以代替多個探頭以及機械部分。以可以變換角度的聲束檢測部件,可以充分發揮檢測性能、優化信噪比,而不用考慮缺陷方向。

相控陣的優勢

相控陣技術具有以下優勢:

聲束角度、聚焦范圍和焦點尺寸的軟件控制。 僅用一個小型電子控制的多晶片探頭即可實現多角度掃查。 對復雜幾何形狀材料的檢測具有更大的靈活性。 無活動部件的高速掃查。

OmniScan MX PA相控陣儀軟件

全功能A掃描、B掃描和C掃描


以O(shè)mniScan UT的功能為基礎建立的OmniScan® PA可提供全功能A掃描、B掃描和C掃描顯示。

全功能扇形掃查


實時體積校正顯示 高于20 Hz的刷新率(可高達40 Hz) 高級實時數據處理



采集數據時,實時數據插值改進了缺陷的空間顯示。 用戶可選的高、低通濾波器提高了A掃描和成像的質量。 操作者使用投影功能,可以同時看到垂直顯示的A掃描和扇形掃描圖像。 校準過程和參數

使用"下一步"和"返回"按鈕,可以根據向?qū)Р藛蔚闹笇?dǎo)逐步進行操作。

組向?qū)Ш途劢狗▌t向?qū)?/STRONG>

使用組向?qū)?,用戶可輸入所有探頭、零件和聲束的參數,并一步生成所有聚焦法則,而非每改變一個參數便計算一次聚焦法則。 逐步向?qū)Э煞乐褂脩暨z漏對某一參數的修改。 在線幫助提供參數設置的一般信息。 多組選項

現在可以用兩種配置管理一個以上的探頭: 不同的夾角、不同的掃查方式、不同的檢測區域以及其它一些參數。

多組檢測可采用的配置

A 使用一個單獨的64個或更多晶片的相控陣探頭,創建2個不同的組:

45º線性掃查,通過底面反射來覆蓋零件的上部 60º線性掃查,覆蓋零件的下部 B 使用一個單獨的64晶片或128晶片的相控陣探頭,創建2個不同的組:

低增益下的0º線性掃查 高增益下的0º線性掃查 C 使用一個單獨的64晶片或128晶片的相控陣探頭,創建3個不同的組:

45º線性掃查,通過底面反射來覆蓋零件的上部 60º線性掃查,覆蓋零件的下部 從35º到70º的扇形掃查,可增加檢出率 D 使用兩個16晶片或64晶片的相控陣探頭,創建2個不同的組:

從35º到70º的扇形掃查,以通過底面反射從工件的左側進行檢測 從35º到70º的扇形掃查,以通過底面反射從工件的右側進行檢測

相控陣模塊技術規格
(適用于OMNI-M-PA16128)

外型尺寸
(寬 x 高 x 厚)
244毫米 x 182毫米 x 57毫米
(9.6英寸 x 7.1英寸 x 2.1英寸)
重量 1.2公斤(2.6磅)
接口 1個OmniScan相控陣探頭接口;
2個BNC接口(1個用于脈沖發生器/接收器,
1個用于常規超聲接收器)(32:32和32:128型,無BNC接口)
聚焦法則數量 256個
探頭識別 自動探頭識別和設置
脈沖發生器/接收器
孔徑 16個晶片*
晶片數量 128個晶片
脈沖發生器
電壓 每個晶片80 V
脈沖寬度 從30 ns~500 ns可調,分辨率為2.5 ns
下降時間 小于10 ns
脈沖形狀 負方波
輸出阻抗 小于25 Ω
接收器
增益 0 dB~74 dB,最大輸入信號1.32Vp-p
輸入阻抗 75 Ω
系統帶寬 0.75 MHz~18 MHz(-3 dB)
聲束形成
掃查類型 扇形和線性
掃查數量 高達8次
激活晶片數 16個*
晶片數 128個
發射延遲范圍 0 µs~10 µs,2.5 ns增量
接收延遲范圍 0 µs~10 µs,2.5 ns增量
數據采集
數字化頻率 100 MHz(10 bits)
最大脈沖速率 高達10 kHz(C掃描)
采集深度 鋼中縱波29米,10 ms帶壓縮。鋼中縱波0.24米,81.9 µs不帶壓縮
數據處理
數據點數 高達8000
實時平均次數 2, 4, 8, 16
檢波 射頻、全波、正半波、負半波
濾波 低通(根據探頭頻率調節),數字濾波(帶寬、頻率范圍)
視頻濾波 平滑處理(根據探頭頻率范圍調節)
數據存儲
A掃描記錄(TOFD) 每秒6000個A掃描(512點,8比特A掃描)
C掃描類型數據記錄 I、A、B,最高10 kHz(波幅或TOF)
最大文件容量 取決于內存:180 MB(或者300 MB可選)
數據顯示
A掃描刷新頻率 實時:60 Hz
體積校正的S掃描 高達40 Hz
數據同步
按內部時鐘 1 Hz~10 kHz
按編碼器 單軸或雙軸
可編程時間校正增益(TCG)
點數 16個(每個通道的聚焦法則有1個TCG曲線)
報警器
報警器數量 3個
條件 閘門的任意邏輯組合
模擬輸出 2個

*還可提供16:16、16:16M、16:64M、32:32、32:128型

購買提示

OmniScan MX PA相控陣儀

購買提示

1.閣下有任何產品問題請致電400-663-9117.
2.中儀將提供北京、上海、深圳、南京、重慶送貨上門服務.
3.我們提供OmniScan MX PA相控陣儀計量送檢,在簽收前請?jiān)敿?xì)核查資料信息.
4.TY10OmniScan MX PA相控陣儀價格根據配置和貨期不同而不同,具體以合同為準.
5.我們?yōu)殚w下提供保修TY10OmniScan MX PA相控陣儀售后維修服務,提供后期技術支持.
6.閣下對TY10OmniScan MX PA相控陣儀使用方法等有需求時,將為閣下找到OmniScan MX PA相控陣儀說明書.
