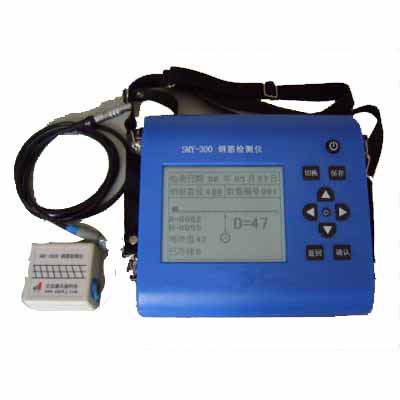

SMY-300B鋼筋檢測儀

國產 SMY-300B鋼筋檢測儀產品介紹：

SMY-300B鋼筋檢測儀(又名鋼筋掃描儀)，是一種便攜式無損鋼筋保護層厚度檢測儀器?？捎糜阡摻罨炷两Y(jié)構施工質量的檢測。
能夠在混凝土表面確定鋼筋的位置、布筋情況，測量混凝土保護層厚度，此外也可對混凝土結構中的磁性體及導電體
的位置進行檢測，如墻體內的電纜、水暖管道等,施工前的探測可以有效避免施工中對這些設施的損壞,減少意外的發生。
依據標準    產品符合《混凝土結構工程施工質量驗收規范》  GB  50204-2002  對鋼筋檢測儀的要求。
SMY-300B鋼筋檢測儀主要功能

 ◆  檢測混凝土結構中鋼筋的位置及走向；
◆  檢測鋼筋的保護層厚度；
◆  探明結構中其它磁性物體的分布；
◆  探頭自校正功能；
◆  檢測數據的存儲、查看、統計分析；
◆  數據傳輸功能。

    SMY-300B鋼筋檢測儀技術指標
◆  鋼筋直徑適應范圍  ：Ф6mm～Ф32mm
鋼筋直徑常用檔級為：Ф6  Ф8  Ф10  Ф12  Ф14  Ф16  Ф18  Ф20  Ф22  Ф25  Ф28  Ф32
◆  保護層厚度測量范圍  ：7mm----------130mm
保護層厚度測量范圍（單位：mm）
鋼筋直徑 6 8 10 12 14 16 18 20 22 25 28 32
最小值 9 9 10 10 12 12 12 12 14 14 14 15
最大值 70 80 90 90 100 100 100 100 110 110 120 120
◆  儀器最大允許誤差（保護層厚度）：
                          儀器最大允許誤差（保護層厚度  單位：mm）
最大允許誤差
4-------60 ±1
61------80 ±2
81------120 ±4

◆  數據存儲容量：3萬個測點數據
◆  電池：6節5號堿性電池，供電時間大于30小時
◆  儀器體積：190mm×183mm×84mm              探頭體積：58mm×56mm×28mm
◆  儀器重量：400g                                                探頭重量：100g

SMY-300B鋼筋檢測儀檢測方法

1、 選擇測區：盡量選擇表面比較平整的區域，以便提高檢測精度，如果表面過于粗糙，要在檢測前清理平整。
2、 鋼筋定位：探頭位于鋼筋正上方時信號值最強如圖-1，在掃描過程中聽到儀器報警聲后往回移動探頭，當R值
和H值近似相等的時候，探頭的正下方即為鋼筋。
3、 探明鋼筋分布：  分別在相互平行的兩組測線上（A和B；C和D）進行掃描確定鋼筋的位置，將對應的兩點連
線；即可確定該測區的鋼筋分布；如圖-2所示。
4、 測量保護層厚度：將探頭置于兩根鋼筋中間且平行與被測鋼筋沿圖-3的E或F測線移動探頭，即可測出相應測
線下鋼筋的保護層厚度。
