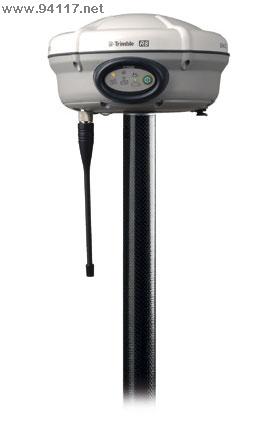

Trimble R8GNSS接收機效能規格
測量
• Trimble -Track技術
• 高級Trimble Maxwell 6 Custom Survey GNSS晶片,有220個通道
• 高精確度多相關器,用於GNSS虛擬距離測量
• 未過濾平滑虛擬距離測量資料,雜訊低,多路徑誤差小,時域相關小,
動態回應大
• 極低雜訊GNSS載波相位測量,1Hz帶寬內的精確度優於1毫米
• 支援以dB-Hz為單位的信號雜訊比
• 可靠的Trimble小高度角跟蹤技術
• 同時跟蹤衛星信號:
– GPS:L1C/A、L1C、L1E、L2C、L2E和L5
– GLONASS:L1C/A、L1P、L2C/A(僅GLONASS M)和L2P
– SBAS:L1C/A和L5
– Galileo GIOVE-A和GIOVE-B
Trimble R8GNSS接收機技術指標
碼相位差分GPS定位2
水平. ±0.25 m + 1 ppm RMS
垂直. ±0.50 m + 1 ppm RMS
WAAS差分定位精度3. 一般<5 m 3DRMS
靜態和快速靜態GPS測量2
水平. ±5 mm + 0.5 ppm RMS
垂直. ±5 mm + 1 ppm RMS
動態測量2
水平. ±10 mm + 1 ppm RMS
垂直. ±20 mm + 1 ppm RMS
初始化時間4. 一般少于10秒
初始化可靠性5. >99.9%
硬件
重量. 1.35 kg 含內置電池,內置無線電臺,
和標準的超高頻天線
3.71 kg整套整個的RTK流動站包括電池,對中桿控制器和支架
溫度
使用. –40 °C 到 +65 °C
存放. –40 °C 到 +75 °C
濕度. 100% 冷凝
防水/防塵. IP67防塵,臨時浸入水下1 m (3.28 ft)不損壞
抗震性. 測試并通過下列環境標準
沖擊. 非工作時:可抗震從2米高桿掉落在水泥地面;
工作時:經受40G,10毫秒鋸齒波沖擊試驗
振動. MIL-STD-810F, FIG.514.5C-1
電氣指標
電源:11到28伏直流外接電源,端口1帶超壓保護(7-pin LEMO)
可充電,抽取式,7.4伏鋰電池 和內置電池槽,RTK模式下內置無線電
臺耗電<3.1瓦內部電池使用時間:
450 MHz只接收5.3小時,根據溫度而變化
450 Mhz接收/發送3.5小時, 根據溫度和無線數據速率的不同而改變
GSM/GPRS 3.8小時,根據溫度不同而變化
證書 B級Part 15, 22, 24 FCC 證書, 850/1900 MHz. Class 10 GSM/
GPRS 模塊. CE認證, 和C-tick 認證
通訊和數據存儲
端口1的3-線串口(7-針 LEMO)。端口2的全RS-232串口
(Dsub 9 針)
全整合全封閉的內置450 MHz接收/發送選擇
發送功率 0.5 W
發送距離7:一般3-5公里,最佳可達10公里
全整合全封閉的內置GSM/GPRS選擇8
全整合全封閉的 2.4 GHz通訊端口(Bluetooth)8
支持外接的GSM/GPRS/CDPD移動電話,進行RTK 和VRS 操作
數據存儲在11 MB的控制器記憶單元:原始觀測值:6顆衛星,15秒采
樣,時記錄數據超過302小時
