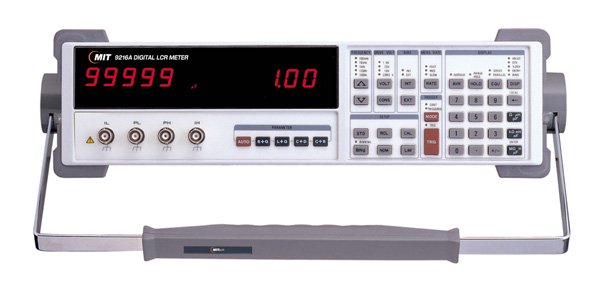

韓國邁克 高精密(數字式)LCR測試儀MIT9216A介紹
詳細介紹 | |
MIT 9216A是測量LCR元器件特性不可或缺的基本設備。該產品的量程為10的13次方,具有廣泛的測量范圍,基本精度達到0.05%,并具有5種測試頻率,不失為電子產業標準緊密測量?jī)x器。 韓國邁克 高精密(數字式)LCR測試儀MIT9216A技術參數 | |
功能描述 | |
測量模式 | AUTO、R+Q、L+Q、C+D、C+R |
等效電路 | 串聯、并聯 |
顯示參數 | 測量值、偏差、%偏差、BIN號碼;偏差與%偏差是同內部存儲值演算的結果 |
平均測量值 | 2~10次測量值的平均值 |
測量范圍 | |
R+Q | R:0.0001Ω~2000MΩ;Q:0.00001~50 |
L+Q | L:0.0001μH~99999H;Q:0.00001~50 |
C+D | C:0.0001pF~99999μF;D:0.00001~10 |
C+R | C:0.0001pF~99999μF;R:0.00001~99999kΩ |
測量頻率 | 100Hz、120Hz、1KHz、10KHz、100KHz |
頻率精度 | ±100ppm |
驅動電平 | 0.1V,0.25V,1Vrms |
驅動電平精度 | ±2% |
測量速率 | 慢、中、快:在大于1KHz測試頻率下為每秒測2、10或20次,在100Hz和120Hz下每秒測0.6、2.4或6次 |
量程 | 自動或手動 |
控制 | 連續、手動或用RS232,GPIB接口外部控制 |
偏置電壓 | 內:2.0VDC±2%;外:0到+40VDC(0.25A保險絲) |
精度必要條件 | 在23℃±5℃條件下,至少預熱30分鐘 |
基本精度 | 0.05%(有關精度的詳細內容,請參照精度部分) |
GPIB/處理器接口 | GPIB與處理器接口功能。處理器接口,可按8個Pass bin和2個Fail Bin排序。 |
Kelvin夾 | 當部件難于同其它夾具連接時可使用本夾具 |
SMD夾鉗 | 用于連接貼片部件。 |
徑向夾具 | 連接于LCR表的正面,可方便地測量徑向或軸向型部件。 |
持有證書 | |
CE |
