智能風向儀HL-T主要技術參數:
信號輸出 |
電流信號 |
脈沖電平信號 |
電壓信號 |
信號輸出方式 |
4~20mA |
1.5/M*S |
0~5V、1~5V |
輸入電壓 |
AC220V/DC24V |
響應時間 |
<2S |
傳輸距離 |
>1㎞ |
測量范圍 |
8、16、32或全方向 |
環境溫度 |
E:-20~85℃(常用) L:-55~150℃ |
顯示 |
LED雙色現場顯示(24小時無須補償燈光) |
智能風向儀HL-T介紹:
HL-T智能風向儀是鐵路、港口、碼頭、電廠、氣象、索道、環境、溫室、養殖等領域用于測量風向的儀器。 用它可以檢測外界環境的實際風向。

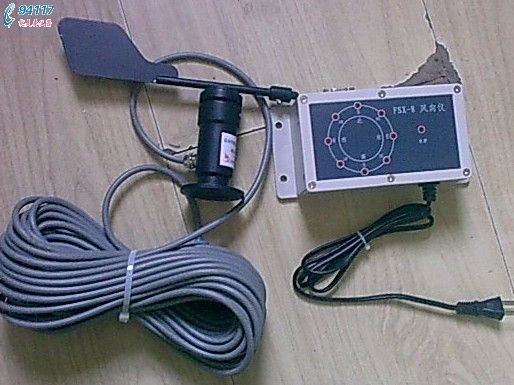

HL-T智能風向儀是由主機、風向傳感器和電纜線三部分組成。主機采用單片機及相應的外圍電路模塊組成,顯示部分采用環形窗口高亮數碼顯示。本風向傳感器采用海洋軍用的高精度測量風向傳感器,它與傳統產品相比,具有精度高、量程寬、輸入線電阻高、觀測方便、穩定可靠等優點。
2)功能
本產品融電子技術、微電腦技術為一體。其主要功能如下:
a、 能夠自動檢測風向信號并輸入儀表進行微機處理;顯示風向
b、 可顯示4、8、16、32方向或360度全方位
3)特點
a、 低功耗,數字電路全部采用 CMOS芯片;
b、 有斷電記憶功能,可以長期連續工作;
c、 有很強的抗電磁干擾功能;
d、 儀表背板接線端子方便、清楚;
智能風向儀HL-T風向儀系統構成:
HL-T智能風向儀由風向傳感器、主機、傳輸電纜等附屬裝置構成。
1、風向傳感器
風向傳感器的風杯由高耐候性、高強度、防腐蝕和防水金屬制造,傳感器殼體使用鋁鎂合金成形,內部電路均經過噴涂三防漆處理,整個傳感器具有很好的耐惡劣環境的適應性。
風向傳感器輸出為:頻率信號或4-20mA電流信號。
2、主機
風向儀主機由信號處理電路、單片機電路、數碼管顯示器、調整電路組成, 機箱采用 ABS工程防水塑料,箱內配有高可靠供電電源,具有極可靠的抗電磁干擾能力,高低電壓保護能力,能保證主機在-20℃~60℃,濕度10%─95%范圍內均能正常工作。
智能風向儀HL-T現場安裝調試及使用:
1、安裝說明:
風向傳感器的安裝:
a、 風向傳感器應安裝在相距 500-600mm水平面距地面或船甲板高度的支架上。
b、 傳感器下方安裝法蘭直徑Ф65mm,四個安裝孔為Ф6mm,安裝使用法蘭安裝圖如下:
智能風向儀HL-T產品保證及服務體系:
1、產品保證
HL-T智能風向儀質保期位自安裝驗收交付使用之日起12個月內,因用戶的非正常使用,電源電壓超標以及其它外力造成的損壞不在質保范圍內;
