SA-02多雙通道振動分析

SA-02多通道信號分析儀介紹

1 該分析系統有1/1 1/3 和1/12 倍頻程分析功能

 2 支持高達32個通道(采用2個SA-02M型相連)

3 容許在多通道中作高頻分析 可直接連接傳感器

4 能采用廣泛的分析軟件,定制軟件 容易操作

SA-02 分析結果實例顯示

SA-02時域波形

顯示采樣數據(FFT分析點數)的時域波形,當進行時域波形記錄時,能顯示出整個記錄周期的波形，也能對來自記錄波形的各種參數作附加處理。

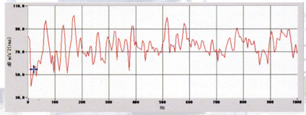

SA-02FFT分析

當一個似乎有不規則圖象的復合信號用快速傅立葉變換（FFT）進行分析時，能識別出一些特征。這種技術對于檢查音頻信號特別有效并廣泛地應用于聲學和振動信號分析，例如對汽車和家用電器作質量評估和對預示問題不尋常聲音作檢測等等應用

SA-02時域波形記錄

此項功能容許在個人計算機的內存中存儲時域波形。所獲得的記錄時間取決于個人計算機的存儲能力、通道數和頻率量程。

SA-02功率譜圖和倍頻程圖

用功率譜和倍頻帶分析結果，時間能在水平軸上描繪出并用不同的顏色能在垂直軸上描繪出聲級電平和頻率。

SA-02傳遞函數和相干函數

傳遞函數指示為在頻率范圍內輸入信號和輸出信號兩者間的比率。它顯示為振幅和相位。相干函數決定了在頻率范圍內兩種信號間的相似性。它表示為0和1兩者之間任一數字值。就一個給定頻率而論，當此值接近0時兩種信號間的相關性是低的。趨向接近1的較高值指示兩種信號間的相似性。相干函數用來評估傳遞函數結果。它對于S/N比率測量和聲源影響比率的確定等應用是有效的

SA-02倍頻帶分析

一個倍頻程規定為頻率比為1/2的兩點間的間隔。因此，一個倍頻帶寬濾波器應是此處上限頻率為下限頻率雙倍的濾波器。當用于評估噪音級或者振動級而進行分析和采取對策時，通常采用倍頻帶濾波器（1/1倍頻程，1/3倍頻程，1/12倍頻程）提供對人們感覺力相關性。

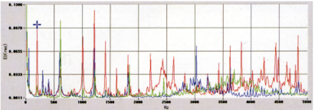

SA-02重迭顯示

一些FFT分析結果能在顯示屏上有層次地顯出。這對于判斷條件前后或者對數據進行可視的及格和不及格評估非常有效的。

RION SA-02可選軟件：

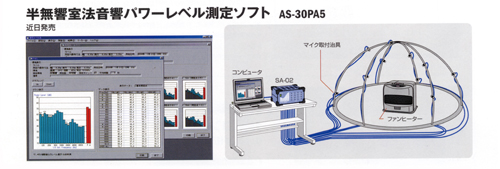

RION SA-02半消音室法聲功率級測量軟件AS-30PA5

按照消音室或者半消音室中聲功率級測量方法的標準，測量1/3倍頻程聲功率級

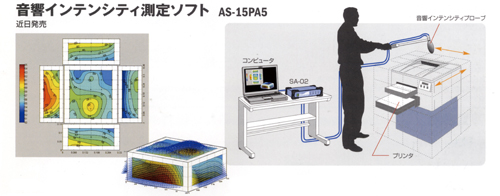

RION SA-02聲強測量軟件AS-15PA5

計算出聲強，然后進行圖形處理
可顯示頻譜、頻帶級、聲強譜的矢量線圖、包絡線圖、網格圖、聲強級

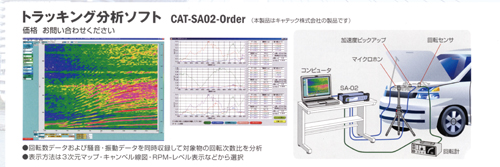

RION SA-02追蹤分析軟件 CAT-SA02-Order

將轉速數據以及噪音、振動數據同時記錄下來，分析對象物的旋轉次數比。
表示方法可選擇3維地圖、坎貝爾線圖、RPM-級表示等

RION SA-02 AS-14PA5功耗因素測量軟件

用懸臂方法或者中心激勵方法，測定樣品條頻率響應。按照半功率帶寬方法，諧振特性被用來確定樣品的功耗因素和Young’s（楊氏）模數(或者剪切系數)。 能支持自動測量（包括恒溫腔的溫度控制）

當為非約束復合阻尼進行振動衰減試驗時，用任選軟件來支持阻尼材料特性的Monogram顯示。

RION SA-02模態分析軟件 ME SCOPE VES

容許把SA-02和此模態分析軟件直接連接在一起。
用箭頭把每個通道的測量點和方向在屏幕上顯示出來，以便容易地檢測下一個測量點。
能以一些步驟生成采用特技顯示的分析。

RION SA-02手臂振動測量軟件 CAT-SA02-HT

可采用的標準：ISO 8041 人對振動的響應----測量使用儀器
               ISO 5349-2 機械振動----人暴露在由手-傳播的振動下的測量和評估----第二 部分：
在工作場所測量的實用指導
同時地為X、Y和Z三軸測量的頻率加權加速度均方根值。根據這些值，此軟件確定三軸的組合值。

RION SA-02建筑機械聲功率電平測量系統? CAT-SA02-CPWL

孤可采用的標準：ISO 4872 聲學----室外使用的建筑機械發出的空氣傳播噪音的測量----確定與噪音限度依從的方法
ISO 6395 運土機械---聲功率電平的確定---動態試驗條件
ISO 6393 運土機械---聲功率電平的確定---穩態試驗條件
采用一個Excel 宏(Excel macro)，能測量建筑機械的聲功率電平。

RION SA-02包絡分析軟件 CAT-SA02-ENV

為診斷軸承問題而設計的。
包絡分析能生成等距的頂點。
當知道了軸承部件尺寸、滾轉元件數、軸轉速和其它參數時，對準頂點的主頻率能用來查明出問題的位置

RION SA-02硬件任選項

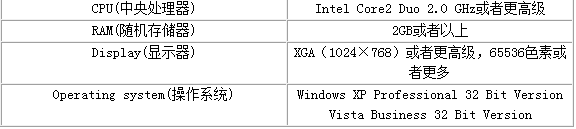

RION SA-02建議采用的計算機配置
