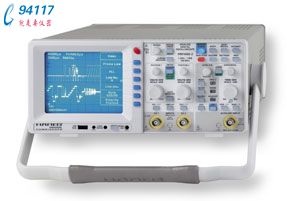

垂直特性
|
|
通道數：
|
|
模擬：
|
2
|
|
數字：
|
2
|
|
工作模式：
|
|
模擬：
|
通道 1 或通道 2 獨立，雙通道 ( 通道 1 和通道 2 交替或斷續 ) ，相加
|
|
數字：
|
模擬信號通道 1 或 2 獨立，雙通道 ( 通道 1 和通道 2) ，相加
|
|
XY 模式中的 X ：
|
通道 1
|
|
反向：
|
CH1 、 CH2
|
|
帶寬 (-3dB) ：
|
2×0-100MHz
|
|
上升時間：
|
<3.3ns
|
|
過沖：
|
最大 1%
|
|
帶寬限制 ( 可選擇 ) ：
|
大約 20M Hz(5mV/cm-20V/cm)
|
|
垂直精度 (CH1/2) ：
|
14 個精確的垂直刻度
|
|
1mV–2mV/ 格 (10MHz) ：
|
±5%[0-10MHz(-3dB)]
|
|
5mV-20V/ 格：
|
±3%(1-2-5 步進 )
|
|
可變 ( 不確定 ) ：
|
>2.5:1 至 >50V/cm)
|
|
通道 1 、 2 輸入：
|
|
輸入阻抗：
|
1MΩ||15pF
|
|
耦合：
|
DC ， AC ， GND( 接地 )
|
|
最大輸入電壓：
|
400V(DC+AC 峰值 )
|
|
Y 軸延遲線 ( 模擬 ) ：
|
70ns
|
|
測試電路：
|
測試類別 I
|
|
僅限模擬模式：
|
|
輔助輸入：
|
輔助通道， 100V(DC+AC 峰值 )
|
|
功能 ( 可選 ) ：
|
外部觸發， Z( 啟動 )
|
|
耦合 ：
|
AC ， DC
|
|
最大輸入電壓：
|
100V(DC+AC 峰值 )
|
|
觸發
|
|
模擬和數字模式：
|
|
自動模式 ( 峰 - 峰值 ) ：
|
|
最小信號高度：
|
5mm
|
|
頻率范圍：
|
10Hz-200MHz
|
|
電平控制范圍：
|
從 Peak- 到 Peak+
|
|
正常模式 ( 沒有峰值 ) ：
|
|
最小信號高度：
|
5mm
|
|
頻率范圍：
|
0-200MHz
|
|
電平控制范圍：
|
–10cm 至 +10cm
|
|
觸發方式：
|
斜率 / 視頻
|
|
斜率：
|
上聲沿、下降沿、雙沿
|
|
觸發源：
|
通道 1 ，通道 2 ，通道 1/2 交替 (≥8mm, 模擬模式 ) ，電源，外部
|
|
耦合：
|
|
AC ：
|
10Hz-200MHz
|
|
DC ：
|
0-200MHz
|
|
高頻抑制：
|
30kHz-200MHz
|
|
低頻抑制：
|
0-5kHz
噪聲抑制，可切換
|
|
視頻：
|
正 / 負同步脈沖
|
|
制式：
|
525 行 /60Hz 系統
625 行 /50Hz 系統
|
|
場：
|
偶 / 奇 / 二者
|
|
行：
|
所有 / 可選擇行號
|
|
觸發源 ：
|
通道 1 ，通道 2 ，外部
|
|
觸發動作指示燈：
|
LED
|
|
外部觸發方式：
|
通道 4(0.3Vpp ， 150M Hz)
|
|
耦合：
|
AC ， DC
|
|
最大輸入電壓：
|
100V(DC+AC 峰值 )
|
|
數字模式：
|
|
預觸發 / 延遲觸發：
|
-100% 至 +400% ，與完整存儲內容有關
|
|
模擬模式：
|
|
B 觸發：
|
|
最小信號高度：
|
5mm
|
|
頻率范圍：
|
0-200MHz
|
|
耦合：
|
DC
|
|
電平控制范圍：
|
–10cm 至 +10cm
|
|
水平特性：
|
|
模擬模式：
|
|
工作模式：
|
A ， A/B 交替， B
|
|
時基 A ：
|
0.5s/cm-50ns/cm(1-2-5 步進 )
|
|
時基 B ：
|
20ms/ 格 -50ns/ 格 (1-2-5 步進 )
|
|
A 、 B 時基準確度：
|
±3%
|
|
X 放大倍數 ×10 ：
|
至 5ns/ 格
|
|
準確度：
|
±5%
|
|
A/B 可變時基：
|
連續 1:2.5
|
|
釋抑時間：
|
可變 1:10(LED 指示 )
|
|
X 放大器帶寬：
|
0-3MHz(-3dB)
|
|
X-Y 相移 <3° <220kHz
|
|
數字模式：
|
|
時基范圍 (1-2-5 步進 )
|
|
刷新模式：
|
20ms/cm-5ns/cm
|
|
峰值檢測：
|
20ms/cm–2ms/cm( 最小脈沖寬度 10ns)
|
|
滾動模式：
|
50s/cm–50ms/cm
|
|
時基準確度：
|
|
時基：
|
50ppm
|
|
顯示：
|
±1%
|
|
存儲器放大比例：
|
最大 40,000:1
|
|
X 放大器帶寬：
|
0-100MHz(-3dB)
|
|
XY 相移 <3° <100MHz
|
|
數字存儲
|
|
采樣速率 ( 實時采樣 ) ：
|
|
模擬通道：
|
2×500MSa/s ， 1GSa/s 隔行；
|
|
采樣速率 ( 等效采樣 ) ：
|
10GSa/s
|
|
帶寬：
|
2×0-100MHz( 隨機 )
|
|
存儲深度：
|
1M 點每通道
|
|
采集模式 ：
|
取樣，平均，包絡，滾動，自動運行 / 觸發，峰值檢測
|
|
分辨率 ( 垂直 ) ：
|
8 位 (25 點 /cm)
|
|
分辨率 ( 水平 ) ：
|
|
Yt ：
|
11 位 (200 點 /cm)
|
|
XY ：
|
8 位 (25 點 /cm)
|
|
內插方式：
|
正弦內插 (Sinx/x) 、線性內插、脈沖
|
|
延時：
|
1M ×1/ 采樣速率至 4M ×1/ 采樣速率
|
|
顯示刷新頻率：
|
170/s(1M 點時 )
|
|
顯示：
|
點 ( 僅采集點 ) ，矢量 ( 內插方式 ) ，最佳 ( 全部存儲點加權和矢量顯示 )
|
|
參考存儲器：
|
9×2k 點 ( 每個記錄的信號 )
|
|
顯示：
|
9 個信號中的 2 個信號 ( 可任意選擇 )
|
|
FFT 模式
|
|
X 顯示：
|
頻率范圍
|
|
Y 顯示：
|
頻譜的真有效值
|
|
刻度：
|
線性或?qū)?shù)
|
|
電平顯示：
|
dBV 、 V
|
|
窗口：
|
矩形窗、漢寧窗 (Hanning) 、漢明窗 (Hamming) 、 Blackmann
|
|
控制：
|
中心頻率、跨度
|
|
標記：
|
頻率、幅度
|
|
縮放 ( 頻率軸 ) ：
|
最大 ×20
|
|
操作 / 測量 / 接口
|
|
操作：
|
菜單 ( 多語言 ) ，自動設置，幫助功能 ( 多語言 )
|
|
保存 / 調用 ( 儀器參數設置 ) ：
|
9
|
|
信號顯示：
|
最多 4 條軌跡
|
|
模擬：
|
通道 1 、 2( 時基 A) 結合，通道 1 、 2( 時基 B)
|
|
數字：
|
通道 1 、 2 和縮放、參考或數學運算
|
|
USB 存儲器：
|
|
保存 / 調用 ( 外部 ) ：
|
|
|
儀器設置和信號：
|
通道 1 、 2 縮放、參考或數學運算
|
|
屏幕畫面：
|
位圖形式
|
|
信號顯示數據 ( 每個通道 2K 點 ) ：
|
二進制 (ADC 數據 ) 、文本 (ASCII 格式 ) 、 CSV( 電子表格 )
|
|
頻率計數器：
|
|
6 位分辨率：
|
>1MHz-250MHz
|
|
5 位分辨率：
|
0.5Hz-1MHz
|
|
準確度：
|
50ppm
|
|
自動測量：
|
|
模擬模式：
|
頻率、周期、 Vdc 、 Vpp 、 Vp+ 、 Vp-
|
|
數字模式中加入：
|
Vrms 、 Vavg
|
|
光標測量：
|
|
模擬模式：
|
Δt 、 1/Δt(f) 、 tr 、 ΔV 、對地電壓、 X 比率、 Y 比率
|
|
數字模式中加入：
|
Vpp 、 Vp+ 、 Vp- 、 Vavg 、 Vrms 、脈沖計數
|
|
讀數 / 光標分辨率：
|
1000×2000 點，信號： 250×2000
|
|
接口 ( 插入式 ) ：
|
USB/RS-232(HO720)
|
|
可選：
|
IEEE-488 、 Ethernet/USB
|
|
數學運算功能
|
|
公式編輯個數：
|
5 組，每組 5 個公式
|
|
源：
|
通道 1 ，通道 2 ， Math1-Math5
|
|
目標：
|
5 個數學運算存儲器 (Math1-5)
|
|
功能：
|
ADD( 加 ) ， SUB( 減 ) ， 1/X( 倒數 ) ， ABS( 絕對值 ) ， MUL( 乘 ) ， DIV( 除 ) ，平方根， POS( 正數 ) ， NEG( 負數 ) ， INV( 反向 )
|
|
顯示：
|
最多 2 個數學運算存儲器 (Math1-5) 顯示屏
|
|
顯示屏
|
|
CRT ：
|
D14-375GH
|
|
顯示區域 ( 十字線 ) ：
|
8 格 ×10 格
|
|
加速電壓：
|
大約 14kV
|
|
更多信息
|
|
元件測試儀：
|
|
測試電壓：
|
大約 7Vrms( 開路 ) ，大約 50Hz
|
|
測試電流：
|
大約 7m Arms( 短路 )
|
|
參考電壓：
|
接地 ( 安全接地 )
|
|
探頭校準輸出：
|
1kHz/1MHz 方波信號 0.2Vpp(tr<4ns)
|
|
軌跡旋轉：
|
電子式
|
|
輸入電壓：
|
105-253V ， 50/60Hz±10% ， CATII
|
|
功耗：
|
47W(230V 、 50Hz 時 )
|
|
保護系統：
|
安全等級 I(EN61010-1)
|
|
重量：
|
5.6kg
|
|
機箱尺寸 ( 寬 × 高 × 深 ) ：
|
285×125×380mm
|
|
環境溫度：
|
0℃ - +40℃ |
