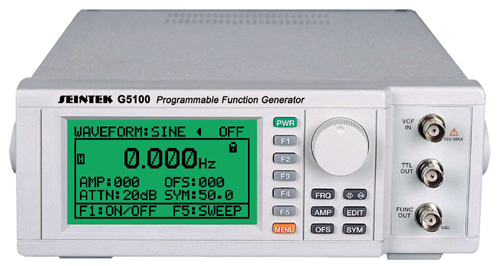

韓國興倉Protek 15MHz可編程式掃描/函數信號產生器G5100介紹
| 詳細介紹 |
|
| AMP顯示;打掃顯示;設定;設備 |
| 功能描述 |
|
| 輸出波形 |
15MHz 正弦波,方波; 100kHz 三角波 |
| 頻率范圍 |
1Hz～15MHz |
| 分辯率 |
4 位數 |
| 可使用的方式 |
CW, BURST, SWEEP, TRIG |
| 直流位準范圍 |
-7.5V～+7.5 V |
| 穩定度 |
直接數位合成技術 |
| 設定 |
8 組面板設定儲存/呼叫記憶組 |
| 設備 |
顯示模型號,號碼,定標日期,GP-IB地址和固件修正 |
| 遙控 |
全部功能和量程遙控 |
| 使用電源 |
交流85V～270V (±10%, 48～66Hz) |
| 顯示 |
128x64像素, 液晶顯示幕 (LCD) |
| 持有證書 |
|
| |
CE |
| 其它 |
|
| |
| 頻率特性 |
頻率范圍 |
|
| 分辯率 |
4 位數 |
| 準確度 |
±(設定值*0.5%+ 1位數) |
| 主要輸出特性 |
波形 |
正弦波, 三角波, 方波, 脈沖波, 斜波, 掃描… |
| 輸出振幅 |
> 20Vpp (Open circuit);>10Vpp (加 50Ω負載) |
| 阻抗 |
50Ω±5% |
| 衰減器 |
0dB, 20dB< |
| 直流位準范圍 |
±7.5V DC (Open circuit) |
| 波形特性 |
正弦波 |
頻率范圍 |
1Hz～15MHz |
| 振幅 |
> 10Vpp (加 50Ω 負載) |
| 失真 |
<1.5% (10Hz～100kHz) |
| 三角波 |
頻率范圍 |
1Hz～100kHz |
| 線性誤差 |
<1% 在 100Hz (Better than 1%) |
| 方波 |
頻率范圍 |
1Hz～15MHz |
| 上升/下降時間 |
< 35nS (最大值輸出) |
| 可調對稱性 |
20%～80% |
| 脈沖波 |
頻率范圍 |
1Hz～15MHz |
| 上升/下降時間 |
< 35nS (最大值輸出) |
| 占孔比 |
100nS～10S |
| 斜波 |
頻率范圍 |
1Hz～100kHz |
| 線性誤差 |
<1% 在 100Hz (Better than 1%) |
| 掃描特性 |
掃描 |
9.95S～0.05S |
| 掃描范圍 |
1:1～10:1 |
| 外部掃描 |
由VCF 輸入控制 |
| VCF 輸入 |
輸入電壓 |
±5V DC |
| 準確度 |
1% |
| 輸入阻抗 |
約 1kΩ |
| TTL 輸出 |
準位 |
Fixed amplitude,< 0.4V: for a low "L", g> than 2.4V: for a high "H" |
| 上升/下降時間 |
< 35nS |
| FUNC output |
準位 |
易變的振幅 (最大 10Vpp, 阻抗 50Ω) |
| 一般特性 |
使用電源 |
交流 85V～270V (±10%, 48～66Hz) |
| 尺寸及重量 |
235(寬) x 296(長) x 85(高) mm / 約 1.5公斤 |
| 附件 |
操作手冊, BNC電纜, 電源線, 保險絲, RS232C電纜與軟件 |
| 選購配備 |
GP-IB (IEEE-488.2) 介面(Interface) - 安裝 (Installed) |
| 一般特性 |
包裝 |
數量 |
尺寸 |
凈重 |
總重量 |
備考 |
| 內在 |
1 |
265(寬) x 375(長) x 115(高) |
- |
2.2 |
- |
| 紙盒 |
4 |
550(寬) x 405(長) x 270(高) |
8.8 |
10 |
- | |
|
